Bose Pro工程案例--武汉五环体育中心扩声解决方案

发布时间:2019-04-03 点击次数:3084

武汉五环体育中心是2019年世界军人运动会的主要场地,同时也是武汉卓尔队2019年中超联赛主场。该体育中心位于武汉市东西湖区,占地207亩,由体育场、体育馆和游泳馆组成,同时还配套建设户外体育公园。整个体育中心以体育场为核心,两馆分居两翼,呈品字形分布,整体建筑风格宛若一只腾飞的凤凰,体态轻盈优雅。



Bose Pro为该体育场提供了扩声解决方案。整个体育场共使用了76只RoomMatch DeltaQ阵列模块,其中观众区吊装14组阵列,场地区吊装2组阵列。

使用了4台ESP数字音频处理器,26台可联网的PowerMatch 8500N数字功率放大器。另外在主席台区域配置4只RMU208的返听扬声器,VIP观众席位配置30只DS100SE补声扬声器。



施工现场

RoomMatch DeltaQ阵列模块扬声器


Bose专业 DeltaQ 技术,以可选择的覆盖模式,更精确的将声能量投射到观众区,以达到最好的声场覆盖和听音区域内的最佳音质。不同垂直覆盖角度的选择,可以在不牺牲覆盖区区域的前提下,根据声压级的需求,角度控制的需求,灵活选择阵列模块的数量。两两模块间无隙连接,高频单元的衍射单缝间距相等,前后场的音质平衡一致性能达到最佳。




采用二分频设计,分频点为500Hz,避开影响语言清晰度的频段,有效增强人声的表现。

前期设计,通过BOSE的Modeler软件建模仿真,到Auditioner模拟试听,生成整套设计方案。


1554281238600259.jpg   1554281245748165.jpg

声场覆盖模型                                                                                   最大声压级


整套扩声系统完全基于Dante网络时时传输,并采用Dante冗余备份,同时配以传统的模拟备份系统,使整套系统更加稳定可靠。整套扩声系统共32个Dante设备,构成一个大型的Dante网络。所有设备完全热冗余备份设置,当主网络出问题,备份网络自动启用,中间不会有任何的延时,静音出现。




系统共计1个主控机房,4个功放室。各功放机房到主控机房完全光纤传输,摒弃了笨重而昂贵的模拟布线,实现简单、轻量且经济的解决方案。

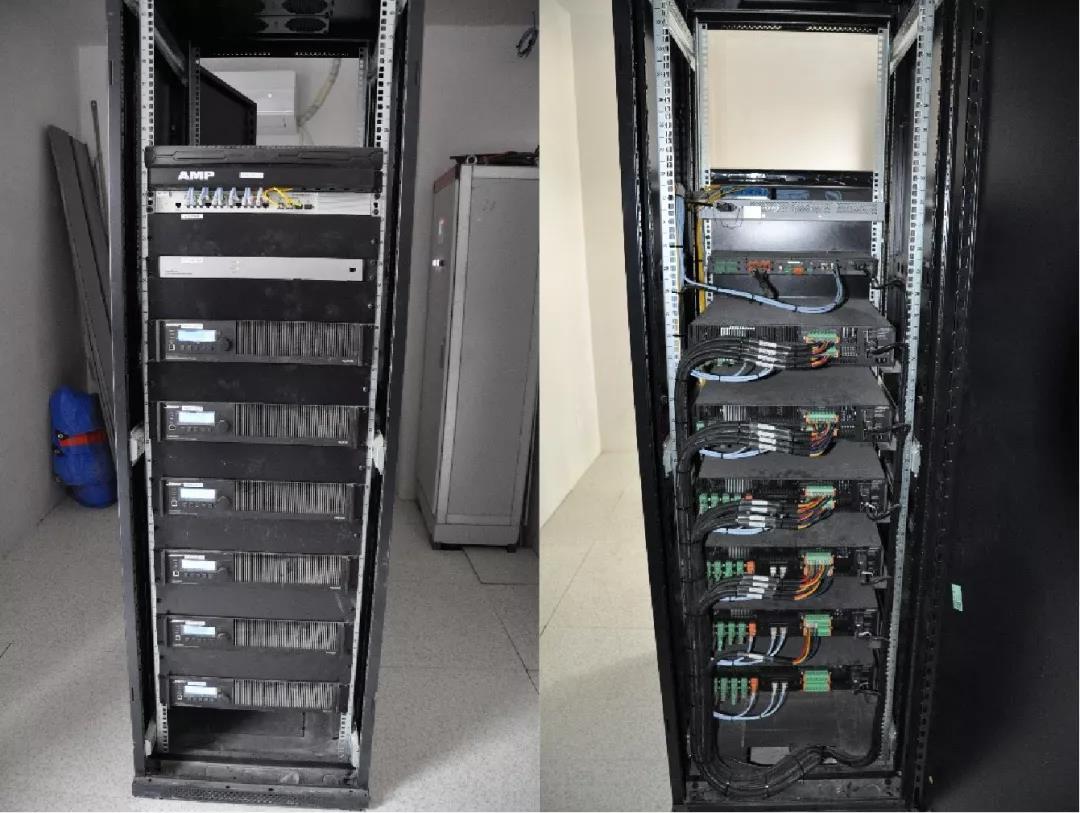

功放室内处理器和功率放大器采用网线连接到交换机,主控机房配置核心交换机,构成多个星型拓扑的网络系统。整个系统上的媒体和控制集成到了一个标准的 IP 网络上。




『 为中超赛事完美护航 』


2019年3月1日晚8时,武汉卓尔中超联赛首场对北京中赫国安,在此打响,同时也是这套系统的首次使用。整场赛事在BOSE扩声系统的完美表现下,完美收官,并得到多方的充分肯定与表扬。


开幕仪式

武汉卓尔中超联赛首场对北京中赫国安
